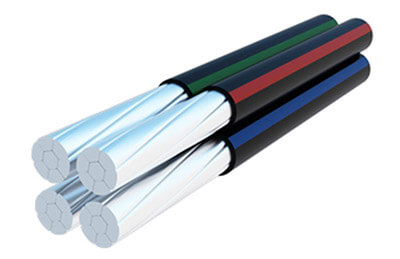

Провода с алюминиевыми жилами со стальным несущим тросом с ПВХ изоляцией и облегченные.
Конструкция:
1. Токопроводящие жилы — алюминиевые, сечением 2.5-10 мм2 соответствуют классу 1, сечением 16 мм2 — не ниже класса 2 по ГОСТ 22483-77.
2. Несущий трос — в проводах АВТ, АВТВ — из семи стальных оцинкованных проволок диаметром 0.5 мм, скрученных правильной скруткой, в проводах АВТУ, АВТВУ — из девятнадцати стальных оцинкованных проволок диаметром 0,5мм, скрученных правильной скруткой.
3. Изоляция — из ПВХ пластиката темных цветов. Номинальная толщина изоляции на токопроводящих жилах и на несущем тросе указаны в Приложении.
4. Скрутка — изолированные жилы скручены вокруг троса.
Применение:
Предназначены для передачи и распределения электрической энергии в силовых и осветительных сетях на переменное напряжение до 380 В частоты 50 Гц.
Провода марки АВТ применяются для наружной прокладки, для ввода в жилые дома и хозяйственные постройки в I и II районах гололедности.
Провода марки АВТУ применяются для наружной прокладки, для ввода в жилые дома и хозяйственные постройки в III и IV районах гололедности.
Провода марки АВТВ применяются для прокладки внутри помещений ( в том числе животноводческих).
Провода марки АВТВУ применяются применяются для прокладки внутри помещений ( в том числе животноводческих), где требуется повышенная механическая прочность.
Технические характеристики:
— Вид климатического исполнения: У категории 2 по ГОСТ 15150-69
— Диапазон температур эксплуатации: от -50°С до +50°С
— Провод устойчив при тем-ре до 40°С к воздействию относительной влажности: до 98 %
— Максимальная допустимая температура на жиле провода: + 70°С
— Разрывное усилие троса : не менее 2300 Н
— Допустимые токовые нагрузки проводов указаны в Приложении.
— Электрическое сопротивление токопроводящей жилы постоянному току не более: при приемке и поставке — укзанным в ГОСТ 22483-77
на период эксплуатации и хранения — значениям больше 20 %, указанных в ГОСТ 22483-77
— Провод выдерживает испытание переменным напряжением (2500±30)В частоты (50±1)Гц в течение 15 мин с погружением в воду без предварительной выдержки в ней
— Строительная длина провода: не менее 110 м
— Гарантийный срок эксплуатации — 1.5 года со дня ввода в эксплуатацию
— Срок службы: не менее 7 лет
Коды ОКП:
35 5133 02 — проводов АВТ
35 5133 04 — проводов АВТВ
35 5133 03 — проводов АВТУ
35 5133 05 — проводов АВТВУ
Табличные данные
Число и сечение жил, мм2
|
Номинальный диаметр, мм, проводов марок
|
Расчетная масса 1 км проводов, кг, марок
|
||||||
АВТ
|
АВТУ
|
АВТВ
|
АВТВУ
|
АВТ
|
АВТУ
|
АВТВ
|
АВТВУ
|
|
2 х 2.5
|
7.4
|
7,4
|
7.0
|
7.0
|
47.1
|
72.2
|
44.2
|
69.5
|
2 х 4
|
9.3
|
9.3
|
8.4
|
8.4
|
65.4
|
94.0
|
58.5
|
79.4
|
2 x 6
|
10.2
|
81.1
|
||||||
2 x 10
|
12.7
|
118.0
|
||||||
2 x 16
|
16.1
|
188.0
|
||||||
3 х 2.5
|
8.4
|
8.4
|
7.9
|
7.9
|
62.7
|
92.9
|
58.6
|
79.5
|
3 х 4
|
10.5
|
10.5
|
9.4
|
9.4
|
90.4
|
122.3
|
80.0
|
101.0
|
4 х 2.5
|
9.5
|
9.5
|
8.7
|
8.7
|
78.6
|
111.7
|
73.0
|
93.0
|
4 х 4
|
11.9
|
11.9
|
10.5
|
10.5
|
115.0
|
151.6
|
102.0
|
122.5
|
4 х 6
|
13.2
|
13.2
|
11.9
|
11.9
|
146.0
|
183.4
|
131.0
|
151.8
|
4 х 10
|
16.5
|
16.5
|
15.0
|
15.0
|
226.0
|
265.1
|
206.0
|
226.7
|
4 х 16
|
20.6
|
20.6
|
19.2
|
19.2
|
348.0
|
538.0
|
306.0
|
378.5
|
